过滤活塞式预防水击泄放阀
  • 过滤活塞式预防水击泄放阀
  • 过滤活塞式预防水击泄放阀
  • 过滤活塞式预防水击泄放阀
  • 过滤活塞式预防水击泄放阀

过滤活塞式预防水击泄放阀

产品型号:YQ980010-LS20010型

发布时间:2009-9-9

过滤活塞式预防水击泄放阀可广泛应用自来水公司泵房入空调、给排水和各类工矿企业的供水管网中,如同其它排放阀一样可安装在靠近水泵的T型连接管上,事实上在任何压力管网中,引阀能防止超压或水锤对管网的破坏,起到对管网安全的保险作用。
下一个产品:紧急关闭阀
分享到:

YQ980010过滤活塞式预防水击泄放阀概述:

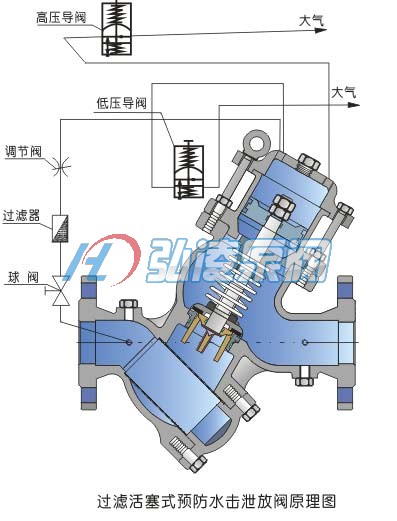

过滤活塞式预防水击泄放阀该多用阀由一个Y型宽阀腔带过滤器的主阀、一个三通式低压导阀各一个三通式高压导阀组成,当意外断电、水泵关机、水泵启动等情况时,产生一个低压波动,这时低压导阀开启与大气相通,活塞上腔压力下降,主阀开启泄水,并在回水高压到来时,保持找开状态,当管网压力增至工况压力时,低压导阀和主阀都缓慢关闭。

当管网压力超过安全值时,高压导阀立即开启与大气相通,主阀开时开启泄水降压,当压力恢复到正常状态后,导阀和主阀逐步关闭。

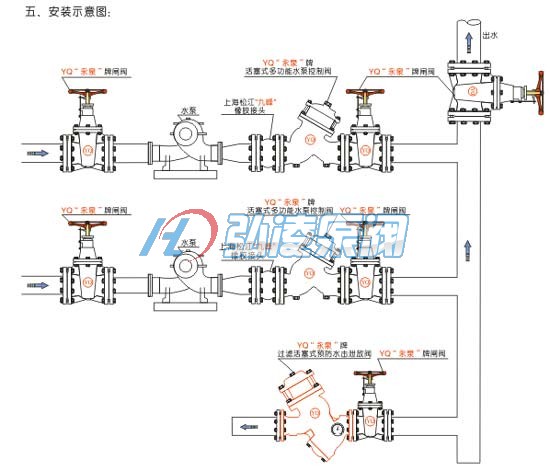

过滤活塞式预防水击泄放阀可广泛应用自来水公司泵房入空调、给排水和各类工矿企业的供水管网中,如同其它排放阀一样可安装在靠近水泵的T型连接管上,事实上在任何压力管网中,引阀能防止超压或水锤对管网的破坏,起到对管网安全的保险作用。

YQ980010过滤活塞式预防水击泄放阀特点:

既可在意外断电时保护水泵系统免受水锤冲击,又可保证超压时管网安全供水。

操作方便,只要分别对二个导阀上的调节摞栓进行调节,即可实现高、低压的设定。

设定的高、低压力稳定可靠,排放灵敏。

Y型宽体阀腔,流阻小,抗汽蚀性强,无噪音。

由介质自身压力自控,无需外供驱动源。

自带过滤装置及防震压力表,使安装尺寸缩短约40%,减少占用空间,节省投资成本。

内外表面均喷环保涂层,确保产品的防腐及安全性。

如使用在海水中订货时需注明!

YQ980010过滤活塞式预防水击泄放阀主要技术参数各主要零件材料

1、过滤活塞式预防水击泄放阀主要技术参数表:

公称压力PN (MPa) 1.6 2.5
公称通径DN (mm) 40 50 65 80 100 150 200 250 300
强度试验压力 (MPa) 2.40 3.75
密封试验压力 (MPa) 1.76 2.75
低压导阀设定压力 ≥0.1MPa
高压导阀设定压力 ≤1.6MPa ≤2.5MPa
适用温度 0~100℃
环境温度 -30~350℃
适用介质
