角型定水位阀
  • 角型定水位阀
  • 角型定水位阀
  • 角型定水位阀
  • 角型定水位阀

角型定水位阀

产品型号:100A

发布时间:2008-5-20

角型定水位阀安装方便,可省去管道弯头,节省安装空间。该阀保养简单、灵活耐用、液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠,成本底。浮球可随水池的高度和距度安装
下一个产品:法兰式平衡阀
上一个产品:隔膜式电动遥控阀
分享到:

100A角型定水位阀产品概述:

100A角型定水位阀是一种隔膜式调节水箱和水塔液面高度的阀门。阀门由一特殊强化尼龙膜片将其分为上下两个空室,当液面达到设定位置时,浮球导阀关闭,上腔压力大于下腔,阀门关闭,即停止供水;当液面下降超过预设位置,浮球导阀开启,上腔压力小于下腔压力,阀门开启,阀门向池内供水。角型定水位阀安装方便,可省去管道弯头,节省安装空间。该阀保养简单、灵活耐用、液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠,成本底。浮球可随水池的高度和距度安装。

100A角型定水位阀产品说明:

角型定水位阀主要由一角型隔膜式主阀,内部含一片特殊强化尼龙膜片及一只弹簧,并经由主阀外部一组控制浮球阀启闭主阀。当水池水位达到满水位时,控制浮球阀会先行关闭后再传讯关闭主阀。当水池水位下降约10公分后控制浮球阀再行开启,并使主阀重新开启大量补充进水。

100A角型定水位阀主要规格:

阀门尺寸:DN15-DN150

压力等级:PN6

最高工作压力: 0.6MPa

阀座试验压力: 0.66MPa

阀体试验压力: 1.5MPa

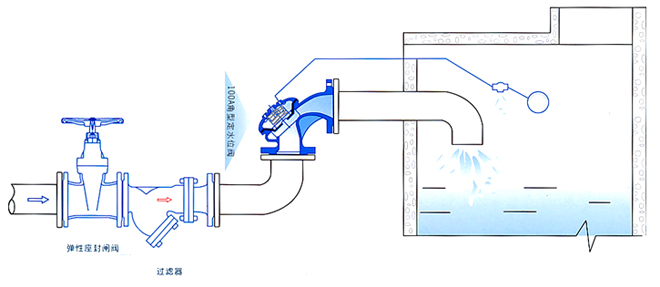

100A角型定水位阀安装示意图:

100A角型定水位阀结构示意图:

100A角型定水位阀外形与连接尺寸参数:

H 125 145 155 175 200 225 275 325 375
DN 50 65 80 100 125 150 200 250 300
