缓闭止回阀
  • 缓闭止回阀
  • 缓闭止回阀
  • 缓闭止回阀
  • 缓闭止回阀

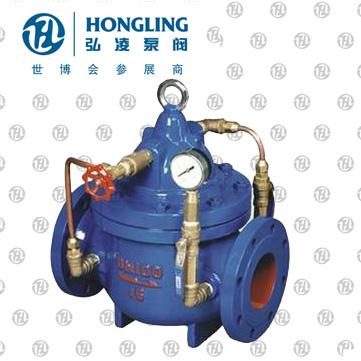

缓闭止回阀

产品型号:300X

发布时间:2009-9-20

300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生,以达到缓闭消声的效果。
下一个产品:没有了
上一个产品:液压水位控制阀
分享到:

300X缓闭止回阀概述:

缓闭止回阀是安装在高层建筑给水系统以及 其他给水系统的水泵出口处、防止介质倒流、水锤及 水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能,可有效地提高供水系统的安全可靠 性、并将缓开、速闭、缓闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生 。

300X缓闭式止回阀特点及优点:

1、该阀由等主阀、单向阀、针阀、球阀、微形过滤器和压力表组成,由于单向阀、针阀压力表等要用管与与主阀相连接,所以统称为导管控制系统。

2、该阀用水力自力控制,不需要其它装置和能源,保养简便,开启及缓闭平稳阀。

3、本司提供口径φ400以下采用隔膜型,口径在φ450以上采用活塞型,两者动作原理相同。

300X缓闭式止回阀标准与规范

1、设计与制造:API594、API6D、JB/T8937

2、结构长度:API594、API6D、DIN3202、JB/T8937

3、压力一温度等级:SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74

4、试验与检验:API598、JB/T9092

5、配管法兰:JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

300X缓闭式止回阀结构特点

1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8

2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20

3、阀瓣关闭快速,水锤压力小

4、水平或垂直管道均可使用,安装方便

5、流道通畅、流体阻力小

6、动作灵敏、密封性能好

7、阀瓣行程短、关阀冲击力小

8、整体结构、简单紧凑、造型美观

9、使用寿命长、可靠性高

300X缓闭止回阀工作原理

1、 当阀门从进口端给水时,水通过微型过滤器、针阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。

2、 当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。

300X缓闭止回阀主要技术参数

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0-80
1.6 2.4 1.76
2.5 3.75 2.75

300X缓闭止回阀主要零件材料

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
单向阀 铜合金
微型过滤器 不锈钢

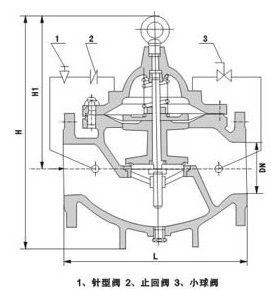

300X缓闭止回阀结构尺寸图

300X缓闭止回阀连接尺寸(PN 1.0-2.5MPa)

公称通径DN L H H1 A B
50 250 260 90 170 170
65 280 285 98 180 180
80 310 295 110 190 190
100 350 315 120 200 200
125 400 335 145 215 215
150 450 390 155 230 230
200 550 460 190 255 255
250 650 520 250 295 295
300 800 620 290 325 325
350 900 650 330 380 380
400 1000 710 360 415 415
450 1000 750 445 435 435
500 1100 800 495 460 460
600 1100 900 550 520 520
700 1450 1000 605 570 570
800 1560 1100 730 620 620
900 1800 1200 800 670 670
1000 2000 1330 910 830 830

维护保养与安装使用

(一)维护与保养

1、该阀门应存放在干燥通风的室内,做到防潮、防雨、防锈。

2、 存放运输时启闭件应处于关闭装置,同时应做好以下工作:

a 、阀瓣应固定于开启位置

b 、通径两端内口用泡沫板堵塞,端口须用闷盖塞紧,予以防尘、防锈,保持通道清洁和端面的平整;

c、汽缸部位进行适当的包装防护、防震和防碰;

d、 阀门放置时应平稳,气动驱动装置朝上,不得相互受挤。

3、 长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹,焊接口的防护状况进行检查,擦拭污垢和锈迹后,重新涂刷防锈油予以防护。

a、为了防止介质逆流,在设备、装置和管道上都应安装止回阀;

b、止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质;

c、一般在公称通经50mm的水平管道上都应选用立式升降止回阀;

(二)安装与使用

1 、缓闭止回阀垂直安装在水平管道上,使用时一般处于全开状态。

2 、安装前应先进行以下工作

A、卸掉阀门通道两端的闷盖和泡沫板,清洁内腔,去除油垢;

B、剥去阀瓣表面上的油纸,去除阀瓣面上的油垢;

3、安装时介质的流向必须限制。

4、通过管路的介质不应带有硬质颗粒,以免损伤密封面

5、该阀门出厂前应逐台进行检验和试验合格,安装单位可直接压力试验或安装使。
