流量控制阀

产品型号:400X

发布时间:2008-5-20

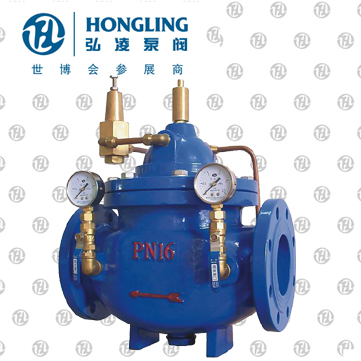

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。
下一个产品:减压稳压阀
上一个产品:持压泄压阀
分享到:

400X流量控制阀结构特点和用途:

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。 流量控制阀利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定。 流量控制阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

400X流量控制阀工作原理:

当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。

400X流量控制阀主要技术参数:

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 最高进口压力(MPa) 出口可调压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 1.0 0.09-0.8 0-80
1.6 2.4 1.76 1.6 0.10-1.2
2.5 3.75 2.75 2.5 0.15-1.6

400X流量控制阀主要零件材料:

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
流量调节阀能 不锈钢
微型过滤器 不锈钢

400X流量控制阀结构尺寸图:



400X流量控制阀连接尺寸(PN 1.0-2.5MPa):

公称通径DN L H H1 A B
50 250 365 90 170 170
65 280 375 98 180 180
80 310 385 110 190 190
100 350 395 120 200 200
125 400 475 145 215 215
150 450 490 155 230 230
200 550 555 190 255 255
250 650 600 250 295 295
300 800 760 290 325 325
350 900 775 330 380 380
400 1000 810 360 415 415
450 1000 860 445 435 435
500 1100 915 495 460 460
600 1100 985 550 520 520
700 1450 1050 605 570 570
800 1560 1150 730 620 620
900 1800 1255 800 670 670
1000 2000 1380 910 830 830
