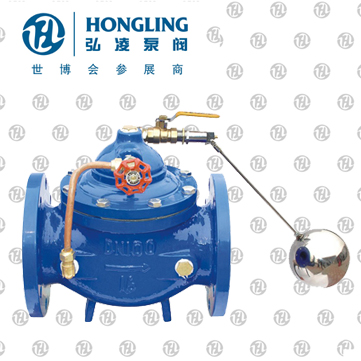

遥控浮球阀

产品型号:100X

发布时间:2008-5-20

遥控浮球阀当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。
下一个产品:隔膜式电动遥控阀
上一个产品:减压稳压阀
分享到:

100X遥控浮球阀工作原理:

当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。 当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

100X遥控浮球阀主要技术参数:

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0-80
1.6 2.4 1.76
2.5 3.75 2.75

100X遥控浮球阀主要零件材料:

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

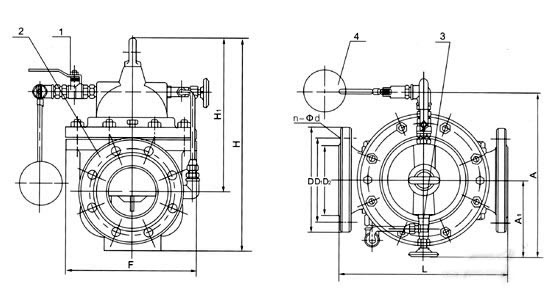

100X遥控浮球阀内部结构图:

100X遥控浮球阀部件列表:

1、球阀2、产阀3、针阀4、浮球阀

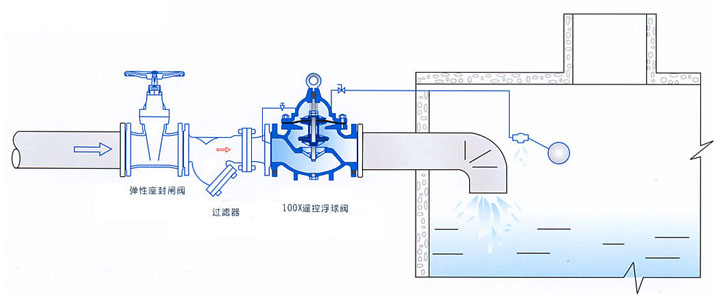

100X遥控浮球阀安装示意图:

100X遥控浮球阀连接尺寸:

DN L A A1 H H1 F D
mm
D1
mm
D2
mm
n-Φd
mm mm mm mm mm mm PN1.0

PN1.6

PN2.5 PN1.0

PN1.6

PN2.5 PN1.0

PN1.6

PN2.5 PN1.0

PN1.6

PN2.5
20 180 262 130 212 179 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 262 130 212 179 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 262 130 212 179 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 280 139 265 210 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 280 139 265 210 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 284 141 310 215 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 292 145 350 245 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 330 164 460 305 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 340 169 520 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 350 174 570 415 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 392 195 695 510 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 442 220 780 560 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 472 235 905 658 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 532 265 1025 696 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 582 290 1080 735 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 632 320 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 682 350 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 762 390 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 832 420 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 932 470 1640 975 1050 1015 1025 1085 960 950 990 905 905 928 24-33 24-39 24-48
