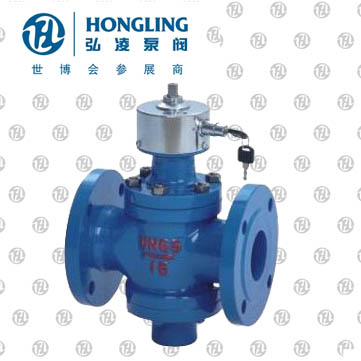

自力式流量平衡阀(带锁)产品概述
ZL47F自力式平衡阀，是一种利用介质本身的压力变化来进行自我调控，从而保持流经被控系统流量平衡的阀门，具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制，运行前一次测试调节，可使系统流量自动互定在预先设置的设定直。该阀门流量调节准确，操作简单，运做平稳，性能可靠，使用寿命长。
自力式流量平衡阀(带锁)性能及特点
1、理想的调节性能；
2、优秀的截止功能；
3、精确到1/10圈的开度状态显示；
4、理论流量特性曲线为等百分比特性曲线；
5、 理论特性曲线为等百分比曲线，当阀权度在0.3~0.5时实际曲线为线性特性；
6、对应每个整圈都有固定的流量系数，调试中只要测量出阀门两端压差，就可以方便地计算出流经阀门的流量
7、聚四氟已烯和硅橡胶密封，密封性能可靠；
8、内部无件采用YIC18Ni9或铜合金制造，抗腐蚀能力强，使用寿命长；
9、内升降阀杆，无须预留操作空间
自力式流量平衡阀(带锁)技术参数
1、公称压力1.6MPa（2.5 MPa须预定）；
2、介质温度0~150℃；
3、结构长度符合GB/T12221截止阀结构长度。
自力式流量平衡阀(带锁)主要技术参数
| 公称压力(MPa) | 壳体试验压力(MPa) | 适用温度 | 适用介质 |
| 1.6 | 2.4 | ≤100℃ | 水、油等非腐蚀性液体 |
自力式流量平衡阀(带锁)主要连接尺寸
| 公称通径 (mm) | 尺 寸(mm) | ||
| L | H1 | H2 | |
| 15 | 110 | 122 | 70 |
| 20 | 110 | 122 | 70 |
| 25 | 115 | 137 | 74 |
| 32 | 160 | 182 | 91 |
| 40 | 200 | 191 | 147 |
| 50 | 215 | 197 | 147 |
| 65 | 230 | 205 | 154 |
| 80 | 275 | 259 | 181 |
| 100 | 290 | 268 | 211 |
| 125 | 315 | 334 | 227 |
| 150 | 350 | 357 | 260 |
| 200 | 430 | 407 | 303 |
| 250 | 520 | 452 | 367 |
| 300 | 635 | 486 | 430 |
| 350 | 670 | 555 | 495 |
