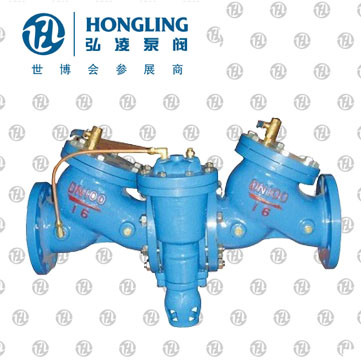

HS41XA带过滤防污隔断阀概述:

HS41XA带过滤防污隔断阀由两个隔开的止回阀和一个液压传动到泄水阀组成,第一个止回阀阀体内装有过滤网。由于止回阀的局部水头损失,中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态,管路正常供水。在压力异常时,(即出口端压力高于中坚腔),即使两个止回阀都不能反向密封,安全泄水阀也能自动开启将倒流水泄空,并形成空气隔断,保证上游供水卫生安全。 HS41XA带过滤防污隔断阀产品结构具有合理性、使用方便产品、密封性能强、坚固耐用及造型美观等特点。广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源、钻探等部门。

HS41XA带过滤防污隔断阀主要技术参数:

公称压力

公称通径

适用介质

适用温度

法兰标准

试验标准

1.0~2.5MPa

50~600mm

0~80℃

GB/T 17241.6GB/T 9113

GB/T 13927API598

HS41XA带过滤防污隔断阀主要零件材质如下:

零件名称

材质

阀体、阀盖

铸铁、碳钢、不锈钢

阀瓣

碳钢、不锈钢、丁腈橡胶

阀杆

铝青铜、铬不锈钢

膜片

丁腈橡胶

膜片压板

碳钢、不锈钢

弹簧

不锈钢

HS41XA带过滤防污隔断阀产品结构:

HS41X-A型安全型带过滤防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与第一级止回阀进口端连接。第一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。

HS41X-16普通型带过滤防污隔断阀为多重止回密封串联组成。(如下图所示):


HS41XA带过滤防污隔断阀主要外形及安装尺寸

型号

DN

16-AL

16-L

D

φ

n-d

h2

HS41X-16A



HS41X-16

50

455

410

165

125

4-φ18

190

65

480

430

185

145

4-φ18

200

80

570

500

200

160

8-φ18

225

100

710

640

220

180

8-φ18

248

125

800

730

250

210

8-φ18

276

150

910

830

285

240

8-φ23

308

200

1090

1000

340

295

12-φ23

356

250

1315

1200

405

355

12-φ25

410

300

1475

1360

460

410

12-φ25

485

350

1690

1560

520

470

16-φ25

528

400

1860

1720

580

525

16-φ30

595

带过滤防污隔断阀安装要求及示意图:

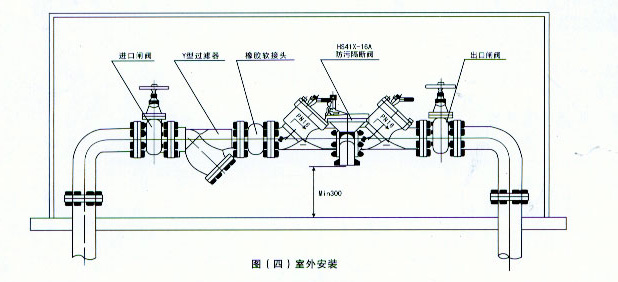

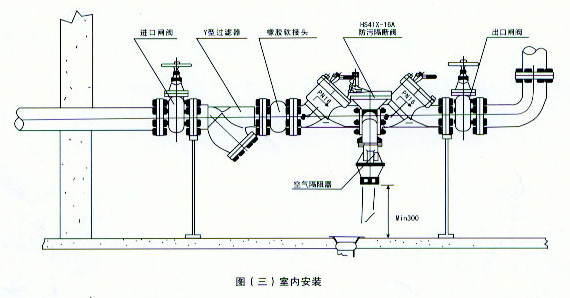

①带过滤防污隔断阀必须水平安装,安装地点环境应清洁,有足够的维护空间,安全排水器或(空气隔阻器)出口离地面主度大于300mm,并不被水或杂物所淹没。②安装地域应设排水设施。③阀前应装闸阀(蝶阀)过滤器及橡胶软接头(或伸缩器),阀后装闸阀(蝶阀)。其示意图如下:(图三 图四)

带过滤防污隔断阀安装部位:

①自来水管网接入用户的接户管水表后面

②生活用水管道上接出非生活用水和排污管,安装于接出管起端。

③生活饮用水水箱的进水管上(水箱底部进水时)。

④生活饮用水管道上串联加压泵时安装于泵吸水管上。
