可调式减压稳压阀
  • 可调式减压稳压阀
  • 可调式减压稳压阀
  • 可调式减压稳压阀
  • 可调式减压稳压阀

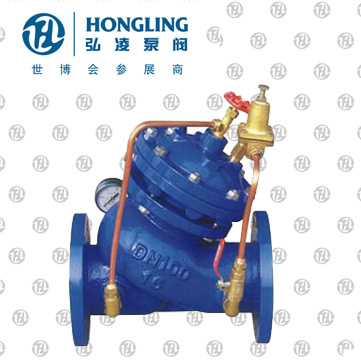

可调式减压稳压阀

产品型号:YX741X

发布时间:2009-9-14

可调式减压稳压阀利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。
下一个产品:液压水位控制阀
上一个产品:压差旁通阀
分享到:

YX741X可调式减压稳压阀简介 :

该阀使系统无须另设专门的消防单独供水管网,大大地节约了建设成本和用水量。阀门控制灵敏度高,安全可靠,调试简便,使用寿命长。 水利控制阀就是水压控制的阀门,水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。 YX741X隔膜可调式减压稳压阀前要安装过滤器,并应便于排污的要求。 水利控制阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏时,请按下列指示进行拆卸。 但在工程中应用水力控制阀时,还存在一定误区,如阀的适用条件,阀的设计选用要求,安装要点等,为此,本文拟以 CECS 标准《水力控制阀应用设计规程》为基础,结合本人的体会来阐述上述诸方面的问题。

YX741X可调式减压稳压阀结构特点:

YX741X可调式减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。 本产品利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。

YX741X可调式减压稳压阀工作原理:

当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。 调节导阀弹簧即可设定出口压力。

YX741X可调式减压稳压阀工作特点:

1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。

2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。

3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。

YX741X可调式减压稳压阀功能与用途:

本阀门一般安装在供水管网系统的上游,实现对其下游管网或装置的减压稳压功能。

本系列阀门产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。

YX741X可调式减压稳压阀主要技术参数:

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0.09-0.8 0-80
1.6 2.4 1.76 0.15-1.4
2.5 3.75 2.75 0.2-2.0

YX741X可调式减压稳压阀主要零件材料:

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金/2Cr13
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
缸套 活塞(活塞型) 2Cr13
膜片(膜片型) 夹织物丁腈橡胶
调节阀 球阀 铜合金
过滤器 不锈钢

YX741X可调式减压稳压阀结构尺寸图:

YX741X可调式减压稳压阀部件列表:

1、压力表2、导阀3、过滤器4、流量调节阀5、主阀

YX741X可调式减压稳压阀连接尺寸:

DN L H D(mm) D1(mm) b(mm) D2(mm) n-Φd
mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
40 240 270 150 150 150 110 110 110 18 18 18 88 88 84 4-17.5 4-17.5 4-18
50 240 270 165 165 165 125 125 125 20 20 20 102 102 99 4-17.5 4-17.5 4-18
65 270 340 185 185 185 145 145 145 20 20 22 122 122 118 4-17.5 4-17.5 8-18
80 300 400 200 200 200 160 160 160 22 22 24 133 133 132 8-17.5 8-17.5 8-18
100 350 440 220 220 235 180 180 190 24 24 24 158 158 156 8-17.5 8-17.5 8-22
125 400 460 250 250 270 210 210 220 26 26 26 184 184 184 8-17.5 8-17.5 8-26
150 480 500 285 285 300 240 240 250 26 26 28 212 212 211 8-22 8-22 8-26
200 500 640 340 340 360 295 295 310 28 30 30 268 268 274 8-22 12-22 12-26
250 605 690 395 405 425 350 355 370 28 32 32 320 320 330 12-22 12-26 12-30
300 700 820 445 460 485 400 410 430 28 32 34 370 370 389 12-22 12-26 16-30
350 800 950 505 520 555 460 470 490 30 36 38 430 430 448 16-22 16-26 16-33
400 900 1400 565 580 620 515 525 550 32 38 40 482 482 503 16-26 16-30 16-36
450 1000 1580 615 640 670 565 585 600 32 40 42 532 550 548 20-26 20-30 20-36
500 1100 1600 670 715 730 620 650 660 34 42 44 585 585 609 20-26 20-33 20-36
600 1300 1815 780 840 845 725 770 770 36 48 46 685 685 720 20-30 20-36 20-39
700 1400 2040 895 910 960 840 840 875 40 54 50 800 800 820 24-30 24-36 24-42
800 1500 2350 1015 1025 1085 950 950 990 44 58 54 905 905 925 24-33 24-39 24-48
900 1700 2606 1115 1125 1185 1050 1050 1090 46 62 58 1005 1005 1028 28-33 28-39 28-48
1000 1900 2765 1230 1255 1320 1160 1170 1210 50 66 62 1110 1110 1140 28-36 28-42 28-56
1200 2050 2950 1455 1485 1530 1380 1390 1420 56 52 70 1330 1328 1350 32-39 32-48 32-55
1400 2200 3180 1675 1685 1755 1590 1590 1640 62 58 76 1530 1530 1560 36-42 36-48 36-60
1600 2400 3400 1915 1930 1955 1820 1820 1860 68 64 84 1750 1750 1780 40-48 40-55

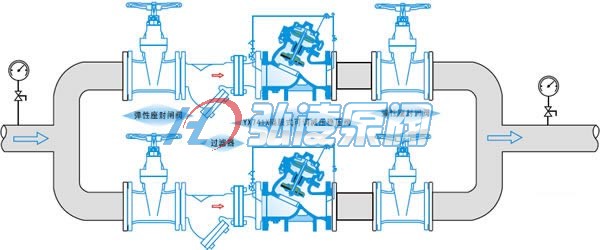

YX741X可调式减压稳压阀安装示意图:

设计要点

( 1 )工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。

( 2 )根据功能要求,选择阀门种类,再根据管道输送介质、温度、建筑标准和业主 要要求 等,确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。

( 4 )工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。

( 5 )管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。

( 6 )水利控制阀应设置在介质单向流动的管路上。

( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。

( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。

( 9 )阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。

( 10 )阀门安装前应做强度和严密性试验。

( 11 )阀门的强度和严密性试验应符合以下规定。

A、阀门的强度试验压力为公称压力的1.5倍;

B、阀门的严密性试验压力为公称压力的1.5倍;

C、试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏;

D、阀门试验持续时间按上表。
