减压稳压阀

产品型号:200X

发布时间:2008-5-20

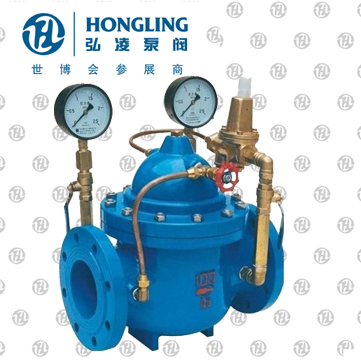

减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。
下一个产品:遥控浮球阀
上一个产品:流量控制阀
分享到:

200X减压稳压阀结构特点和用途:

减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

200X减压稳压阀工作原理:

当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。 当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。调节导阀弹簧即可设定出口压力。

200X减压稳压阀主要技术参数:

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) *高进口压力(MPa) 出口可调压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 1.0 0.09-0.8 0-80
1.6 2.4 1.76 1.6 0.10-1.2
2.5 3.75 2.75 2.5 0.15-1.6

200X减压稳压阀主要零件材料:

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

200X减压稳压阀部件列表:

1、导阀2、主阀3、球阀4、压力表5、针表

200X减压稳压阀连接尺寸:

DN L A A1 H H1 F D
mm
D1
mm
D2
mm
n-Φd
mm mm mm mm mm mm PN1.0

PN1.6

PN2.5 PN1.0

PN1.6

PN2.5 PN1.0

PN1.6

PN2.5 PN1.0

PN1.6

PN2.5
20 180 292 136 342 247 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 292 136 342 247 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 292 136 342 247 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 330 155 395 278 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 330 155 395 278 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 350 165 405 298 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 365 175 430 313 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 410 195 510 350 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 455 220 560 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 475 230 585 420 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 530 255 675 450 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 623 300 730 470 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 700 340 760 490 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 840 415 840 526 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 880 430 910 570 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 930 460 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 980 490 1135 665 830 670 715 760 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 1060 530 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 1130 560 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 1230 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48
