液压水位控制阀
  • 液压水位控制阀
  • 液压水位控制阀
  • 液压水位控制阀
  • 液压水位控制阀

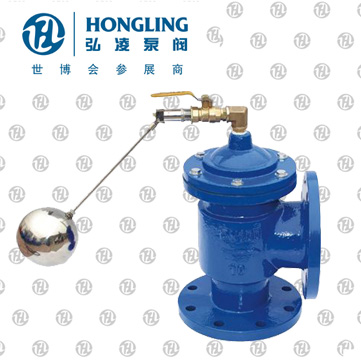

液压水位控制阀

产品型号:H142X

发布时间:2009-9-14

H142X液压水位控制阀,是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时,浮球阀打开,活塞上腔室压力降低,活塞上下形成压差,在此压差作用下阀瓣打开进行供水作业;
下一个产品:缓闭止回阀
上一个产品:可调式减压稳压阀
分享到:

H142X液压水位控制阀产品描述

H142X液压水位控制阀,是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时,浮球阀打开,活塞上腔室压力降低,活塞上下形成压差,在此压差作用下阀瓣打开进行供水作业;当水位上升到预设高度时,浮球阀关闭,活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度,实现自动供水功能。该产品适用于工矿企业、民用建筑中各种水箱(池)、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。

H142X液压水位控制阀适用范围

当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

H142X液压水位控制阀工作原理

当水池或水塔内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水,当水位上升到控制阀时,浮球阀关闭,活塞下移将密封面封闭,阀门即停止供水。

H142X液压水位控制阀技术参数

使用介质:洁净水

使用压力:H142X-4T-A、H142X-4-A:0.05MPa~0.4MPa

H142X-10-A:0.05MPa~1MPa

介质温度:≤60℃

H142X液压水位控制阀性能特点

1、运用液压原理控制,结构新颖合理。

2、工作平稳可靠。在规定的使用压力范围内,可保证无水锤冲击。

3、重量轻,体积小。

4、安装维修方便。

H142X液压水位控制阀结构示意图

1.阀盖;2.螺栓:3.0型密封圈;4.阀体;5.螺母;6.压盖;7.密封圈;8.压盖2:9.活塞杆;l0.阀瓣;11.密封垫;12.导向压盖;13.螺母

H142X液压水位控制阀主要连接尺寸

公称通径 (mm) 尺    寸(mm)
L H
40 107 235
 50 115 243
 65 125 258
 80 135 280
 100 146 307
 125 165 358
 150 180 400
 200 215 490
 250 255 576
 300 285 663
 350 325 750

安装形式及注意事项

1、将液压水位控制阀垂直固定在进水管上,然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。

2、液压水位控制阀进水管和出水管连接法兰Hl42x一4T—A为0 6MPa标准法兰;

3、 Hl42x 10—A为IMPa标准法兰。

4、进水管直径应大于或等于阀门公称通径,出水口应低于浮球阀。

5、 浮球阀安装应距离水管一米以上;

6、 为防止虹吸倒流,水箱内出口管出水口应略高于控制水位。

7、为防止噪声及水位波动,出水口应设置消能筒。

8、使用时,截止阀应全开,如同一水池安装二只以上阀则应保持同一水平面。

9、因主阀关闭要滞后浮球阀关l才j约30~50秒,故水箱要有足够的空余容积,以防溢水。

10、为防止杂质、砂粒进入阀内引起工作失灵,阀前应装过滤器。

11、如安装在地下室水池,则应在地下泵房安装报警装置。

13、液压水位控制阀只提供液压阀和浮球阀,其余设备均由用户另购或自制。
